Les Pieces de planeurs Waco . CG-4A glider parts

You will find here some originals gliders parts renovated .

Vous trouverez ci dessous quelques travaux de renovation de pieces de planeur.


part 1 : Cockpit parts .

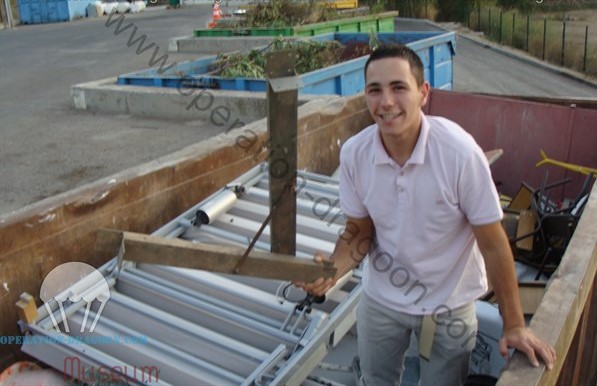

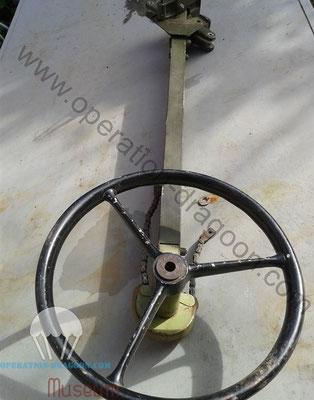

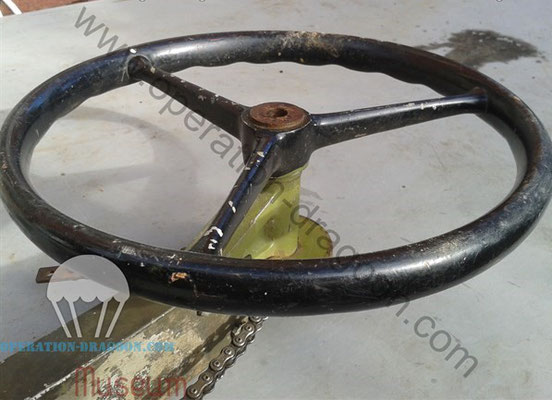

found in Le Muy Public dump few years ago. The pilots stearing wheels.

 Retrouvé à la décharge du Muy , les commandes des pilotes de planeur.

Deux modèles, une première génération ou la conduite possédé 2 volants, un pilote et un co-pilote.

Un second, ou un seul volant pouvait basculer de un à l'autre.


Removing and replacement of  pulleys dammaged by the years on the cockpit top.

Remplacement des poulies endommagées par les années sur la partie supérieure du cockpit

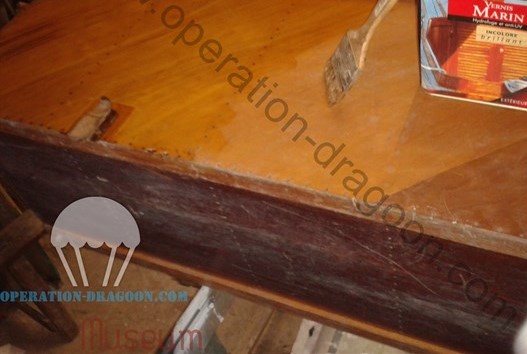

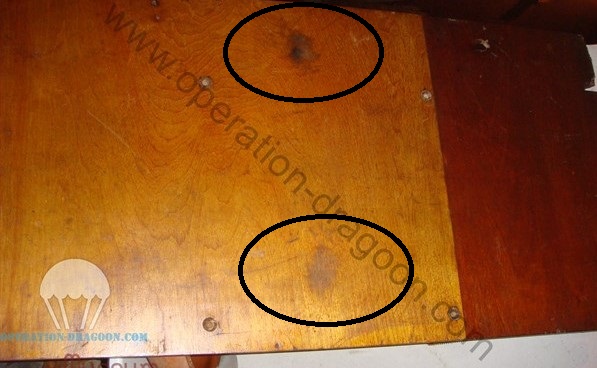

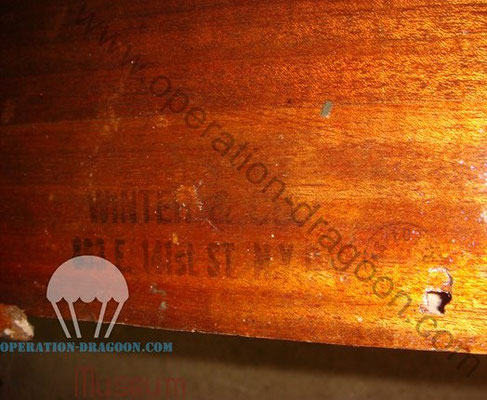

Renovation of a original glider pilot floor and detail of the stamp maker. the Winter & Co. in New York who originaly made very famous Pionos in US. Cercled on the 3rd picture are to notice the glider pilot boot talon on the wood

  Restauration d'un des plancher de pilote. detail du fabricant, la Winter & company de new York qui à l'origine est une celèbre fabrique de pianos. Sur la 3 em photo, les cercles permettent d'observer l'usure du plancher à l'endroit ou le pilote de planeur posé les talons de ses brodequins lors du pilotage.

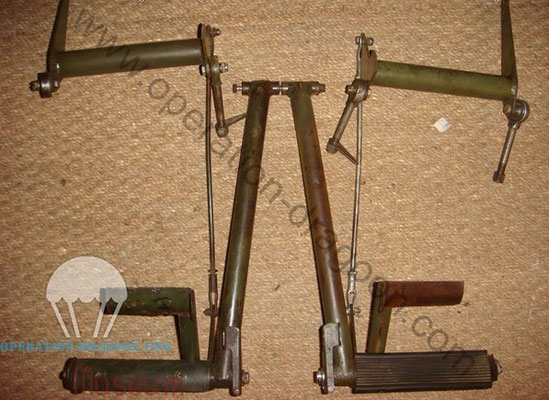

glider pilots brakes and aileron tail command.

Restauration des pédaliers de navigation et de freinage du pilote.

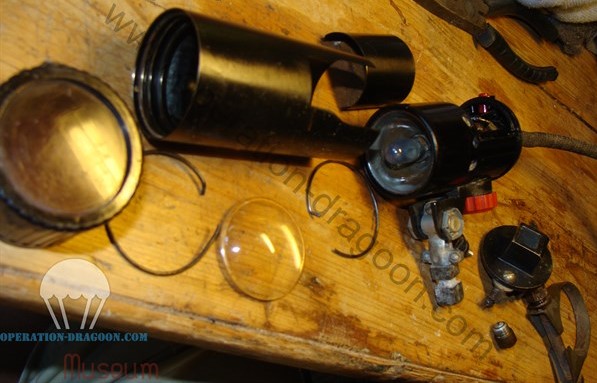

Cockpit lamp renovation and lamp holder.

restauration de la lampe de lecture et d'eclairage de cockpit et son support.

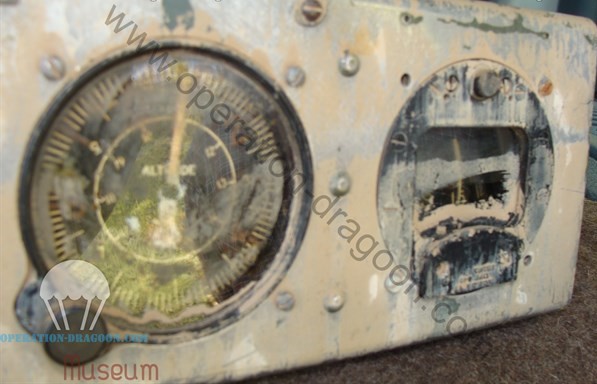

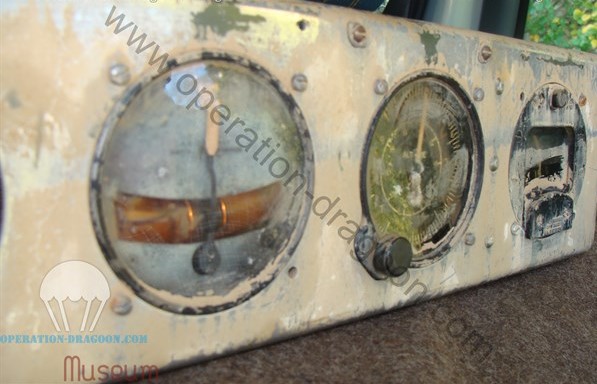

Complete disassembly and restoration of the dashboard after the flood of June 2010 to remove rust and mud.

Démontage complet et restauration du tableau de bord après la crue de juin 2010 pour eliminer la rouille et la boue


Part 2 : Cargo section. la partie centrale de transport

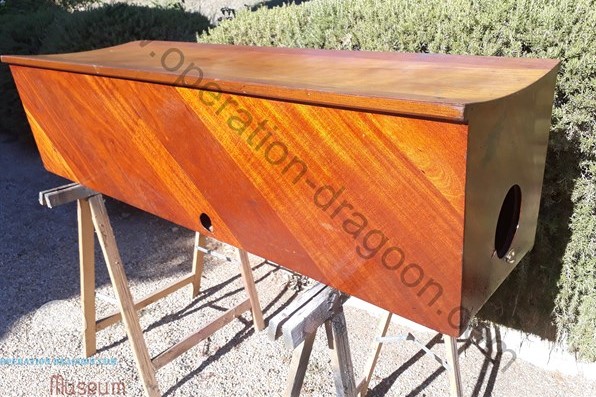

renovation of rare and fragiles troops bench. 4 bench in the glider cargo part, for 3 men a bench. plus a folding seat at the main entrance left door.

restauration de pieces exeptionnelles tel que les bancs de transport de troupes retrouvés au fil des années sur la zone.

4 bancs dans un planeur, d'une conception ultra legère mais trés solide, et 3 hommes par banc auquel venait s'ajouter un siege pliant devant la porte gauche du cargo.



 Cargo Loading ramps renovation

Restauration des rampes de déchargement du 2em type. Le premier fait de contre plaqué trés fin avait été jugé trop fragile.

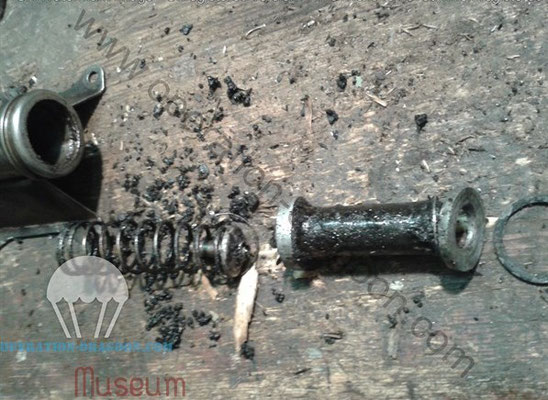

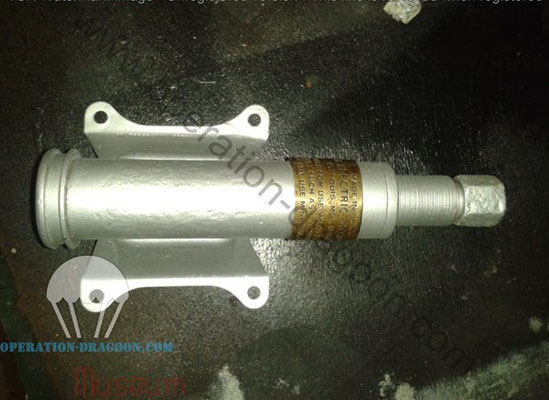

Renovation of the master cylinders, The CG-4A waco glider have 2 hydraulic master  cylinders , one for each landing wheel.



restauration des maitres cylindres de freins. Le planeur Waco possède 2 maitres cylindres de freins hydrauliques indépendants gauche et droit pour la commande de freinage des 2 roues à tambour incorporé.

Part 3 : Tail section. Partie fuselage de queue

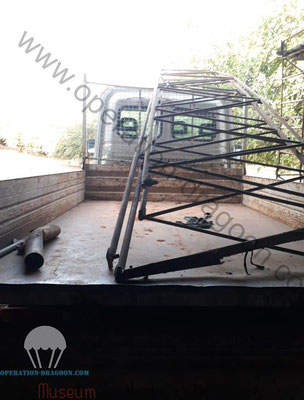

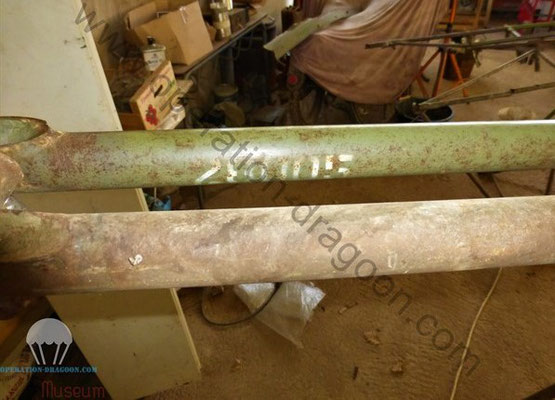

Tail section original tubing discovered few years ago as it was holding in a barn for drying corn. details of original paint and marking after cleaning.

Partie complète du fuselage de queue coupée en 2 partie et utilisée par un fermier pour séchoir à maïs. 3em photo détail des marquages et de la peinture d'origine après nettoyage à l'acide.

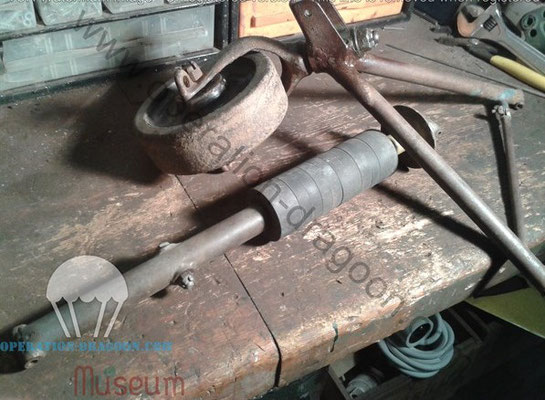

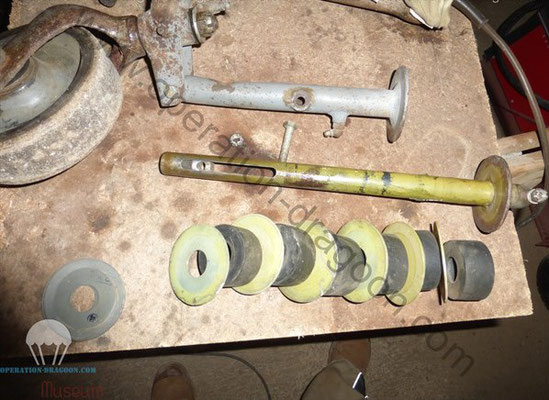

Renovation of the tail wheel, made by Scott aviation corporation, his support and choke absorber.

Restauration de la roue arrière du planeur, de sa fourche et de son amortisseur du premier type et sa plaque de fabricant

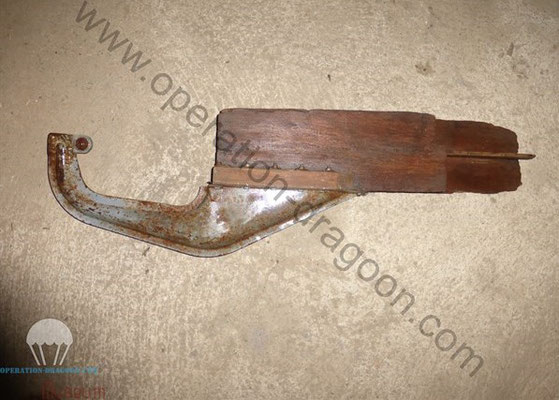

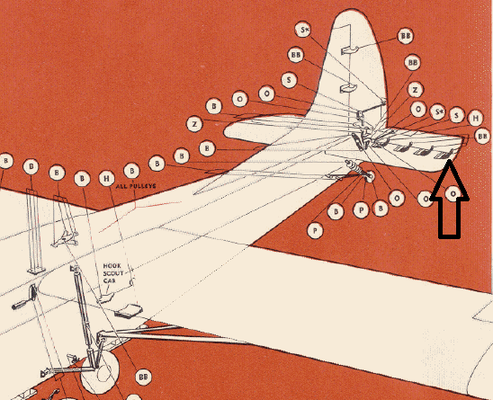

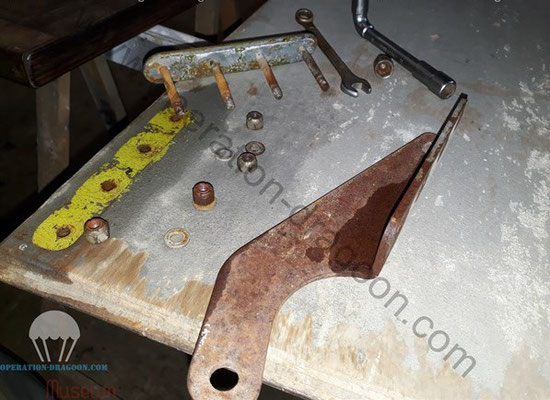

Renovation of a barn found Horizontal tail aileron rudder.

Restauration d'un guignol de commande de l'aileron de queue horizontal.
